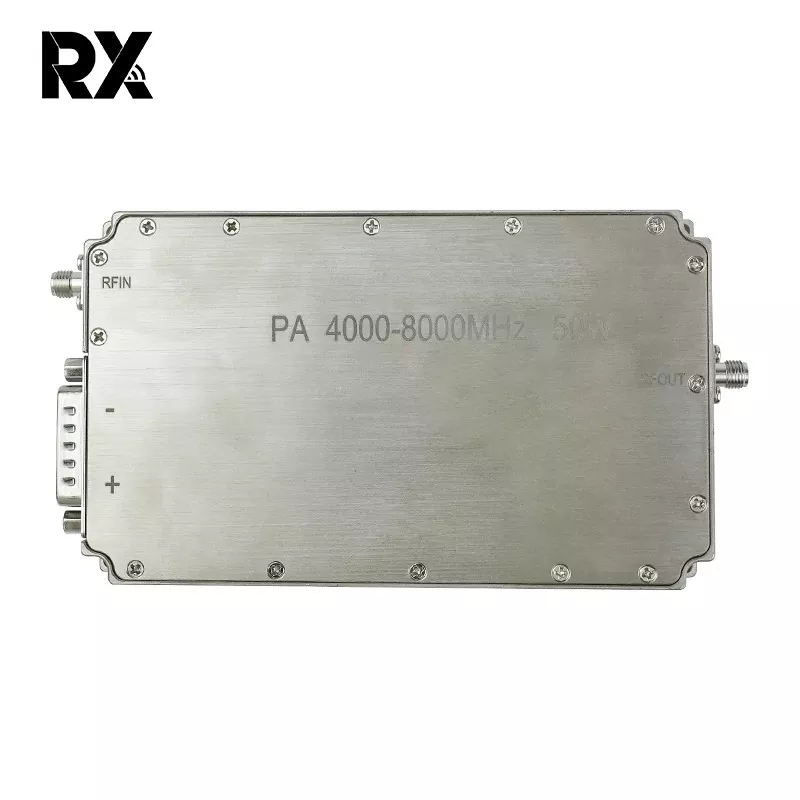

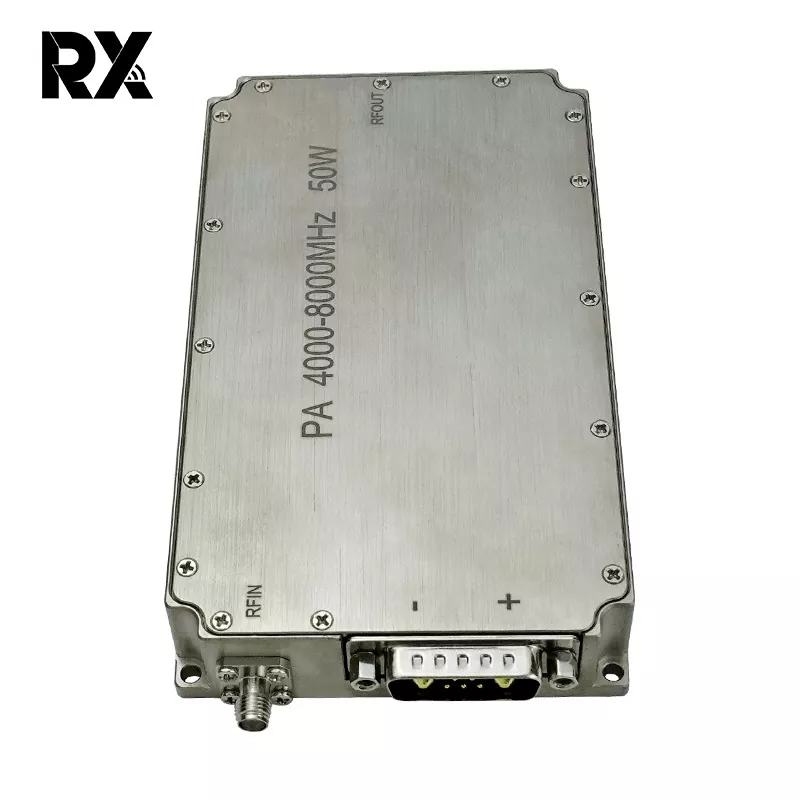

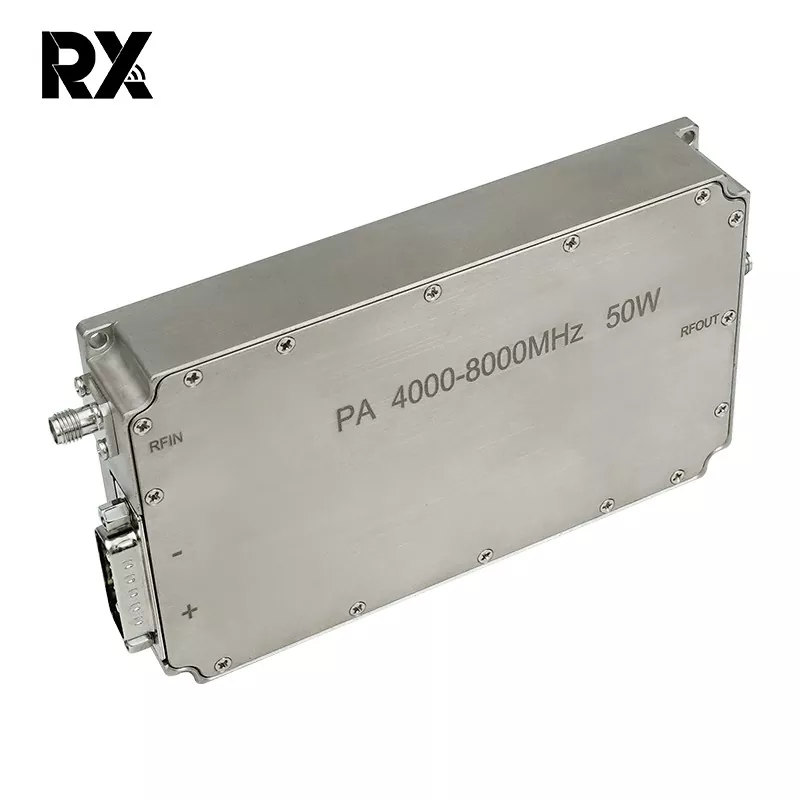

अल्ट्रा-वाइडब्यान्ड सी-ब्यान्ड 4-8 GHz 50W पावर एम्पलीफायर RF प्रणाली

यो 50W ब्रोडब्यान्ड पावर एम्प्लीफायर 4GHz देखि 8GHz फ्रिक्वेन्सी दायरामा बलियो आउटपुट पावर चाहिने एप्लिकेसनहरूको लागि डिजाइन गरिएको उच्च-सम्पादन भएको RF मोड्युल हो। उन्नत GaN (Gallium Nitride) प्रविधिको प्रयोग गरेर, यसले उच्च शक्ति घनत्व, उत्कृष्ट दक्षता, र फराकिलो तात्कालिक ब्यान्डविथमा भरपर्दो रेखीयता प्रदान गर्दछ। एम्पलीफायर स्थिरता, स्थायित्व, र मांग वातावरणमा लगातार प्रदर्शनको लागि ईन्जिनियर गरिएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

मुख्य विशेषताहरु

ब्रॉडब्यान्ड प्रदर्शन: ब्यान्ड स्विचिङको आवश्यकता बिना पूर्ण 4GHz देखि 8GHz (C-Band) स्पेक्ट्रममा निर्बाध रूपमा सञ्चालन गर्दछ।

उच्च आउटपुट पावर: ब्यान्डमा न्यूनतम 50 वाट (47dBm) को विशिष्ट संतृप्त आउटपुट पावर प्रदान गर्दछ।

उच्च लाभ: कम-शक्ति स्रोतहरूबाट प्रभावकारी संकेत प्रवर्धन सुनिश्चित गर्दै, 50dB (न्यूनतम) को एक सामान्य सानो-सङ्केत लाभ सुविधाहरू।

उत्कृष्ट लाभ समतलता: समान कार्यसम्पादनको लागि सम्पूर्ण फ्रिक्वेन्सी दायरामा सामान्यतया ±1.5dB को उच्च लाभ समतलता कायम राख्छ।

उच्च दक्षता: उच्च दक्षता डिजाइन समावेश गर्दछ, सामान्यतया 30% पावर थपिएको दक्षता (PAE), थर्मल लोड र DC पावर खपत कम गर्दै।

बलियो रैखिक प्रदर्शन: उच्च 1dB कम्प्रेसन पोइन्ट (OP1dB) सामान्यतया > 47dBm प्रस्ताव गर्दछ, विभिन्न मोड्युलेसन योजनाहरूको लागि दुबै रैखिक र संतृप्त प्रवर्धन समर्थन गर्दछ।

एकीकृत सुरक्षा र नियन्त्रण: व्यापक सुरक्षा सुविधाहरू समावेश गर्दछ: उल्टो भोल्टेज संरक्षण, अधिक-तापमान बन्द, र आउटपुट ओभरलोड / VSWR संरक्षण। पूर्वाग्रह नियन्त्रण, सक्षम/असक्षम (TTL), र स्थिति निगरानीको लागि मानक एनालग इन्टरफेस।

थर्मल व्यवस्थापन: पूर्ण लोड अवस्थाहरूमा भरपर्दो सञ्चालन सुनिश्चित गर्न एक कुशल बेसप्लेट कूलिंग प्रणालीको साथ डिजाइन गरिएको। अपरेशनल केस तापमान दायरा: -40 डिग्री सेल्सियस देखि +85 डिग्री सेल्सियस।

असभ्य निर्माण: सेना, एयरोस्पेस, र औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त, उच्च ढाल र वातावरणीय लचिलोपनको लागि बलियो, हर्मेटिकली सील गरिएको धातु प्याकेजमा राखिएको।

छैन।	विवरण	प्रतीक	न्यूनतम	टाइप गर्नुहोस्	अधिकतम	एकाइ	टिप्पणी
१.	सञ्चालन आवृत्ति	BW	4000		8000	MHz
२.	इनपुट पावर	पिन		0		dBm
३.	आउटपुट पावर CW	Psat	47	48.5	49.5	dBm	निरन्तर लहर
४।	शक्ति प्राप्ति	Gp	47		49.5	dBm	@ पिन=0 dBm
५।	शक्ति प्राप्त समतलता	△Gp		±१.५		dB	@ पिन=0 dBm
६।	Small SignalGain	G	49	50.5	52	dB	@ पिन=-5dBm
७।	Small SignalGain Flatness	△ जी		±2		dB	@ पिन=-5dBm
८।	इनपुट रिटर्न हानि	S11		-१५		dB
९।	सञ्चालन भोल्टेज	Vdc	28	28	32	V
१०।	हालको खपत	A		6	8	A	@ Pout=50~90W
११।	काम गर्ने तापमान		-40℃~+50℃
१२।	आरएफ कनेक्टर इनपुट		SMA, महिला
१३।	आरएफ कनेक्टर आउटपुट		SMA, महिला
१४।	वजन			0.439	0.50	केजी
१५।	लम्बाइचौडाईउचाइ		1348022			mm
१६।	इनपुट पावर	PinMax	-५		5	dBm

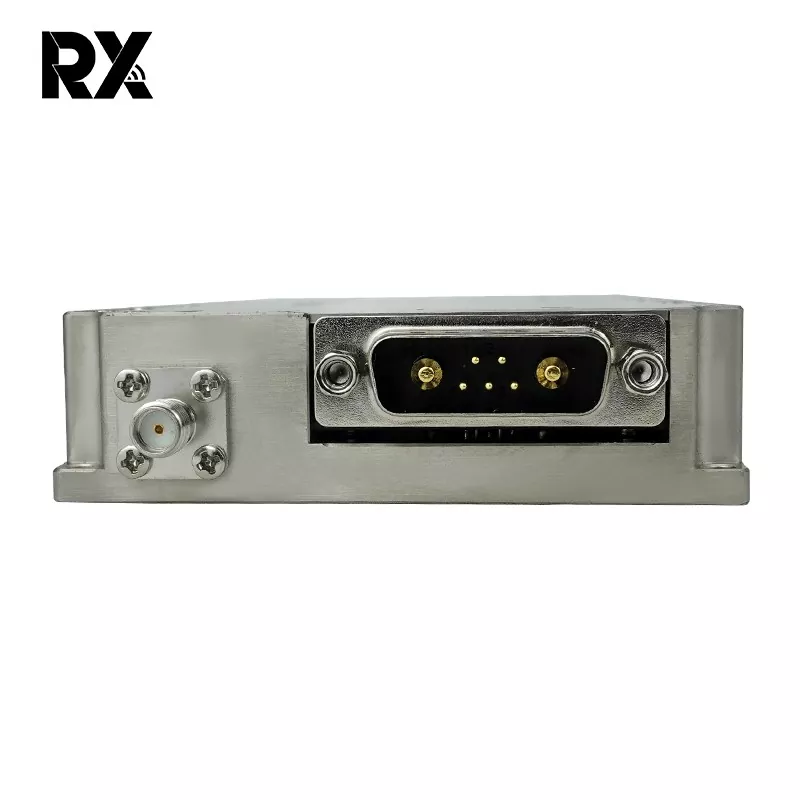

१७.	इन्टरफेस परिभाषा (७W2 महिला)	VDD	A1	जमिन
		GND	A2	28Vdc
		वर्तमान सेन्स	1	मोड्युलको वर्तमान @ 100mV/A सँग सम्बन्धित एनालग भोल्टेज
		तापमान संवेदना	2	Module'sTemperature@10mV/℃ सँग सम्बन्धित एनालग भोल्टेज
		सक्षम गर्नुहोस्	3	एम्पलीफायर सक्षम गर्नुहोस्			एम्पलीफायर सक्षम: TTL तर्क उच्च (3.3V) (आन्तरिक रूपमा तानिएको-कम)
		GND	4	जमिन
	समग्र आयाम	नोट: 1, समग्र आयामहरू सन्दर्भको लागि मात्र हुन्; 2, ग्राहकको आवश्यकता अनुसार आकार उचित रूपमा बढाउन वा घटाउन सकिन्छ; 3, इनपुट इन्टरफेस, आउटपुट इन्टरफेस र पावर सप्लाई इन्टरफेसको स्थितिहरू ग्राहकहरूको वास्तविक आवश्यकता अनुसार परिवर्तन गर्न सकिन्छ；
