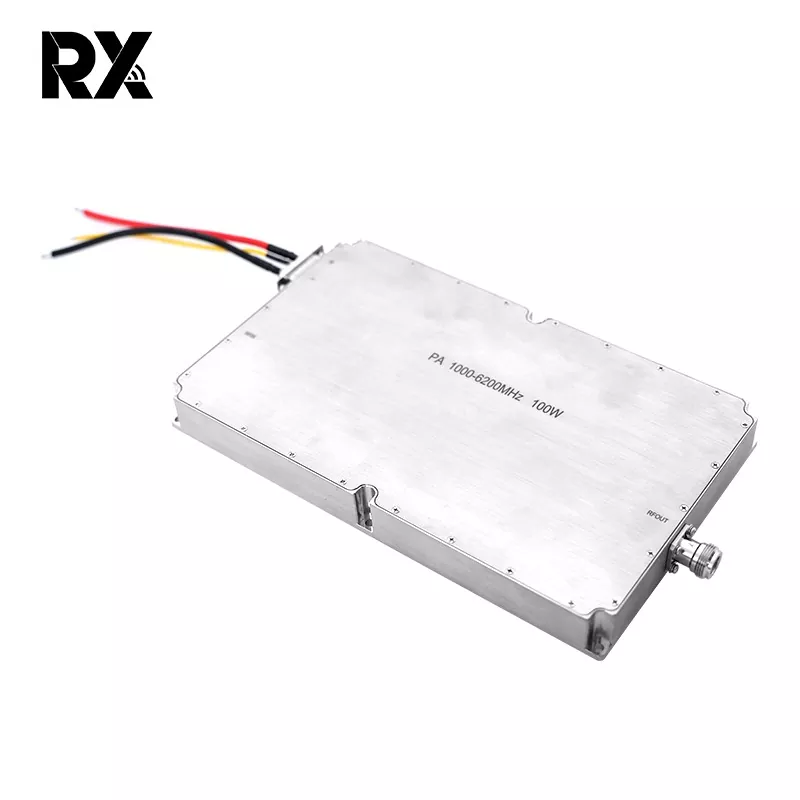

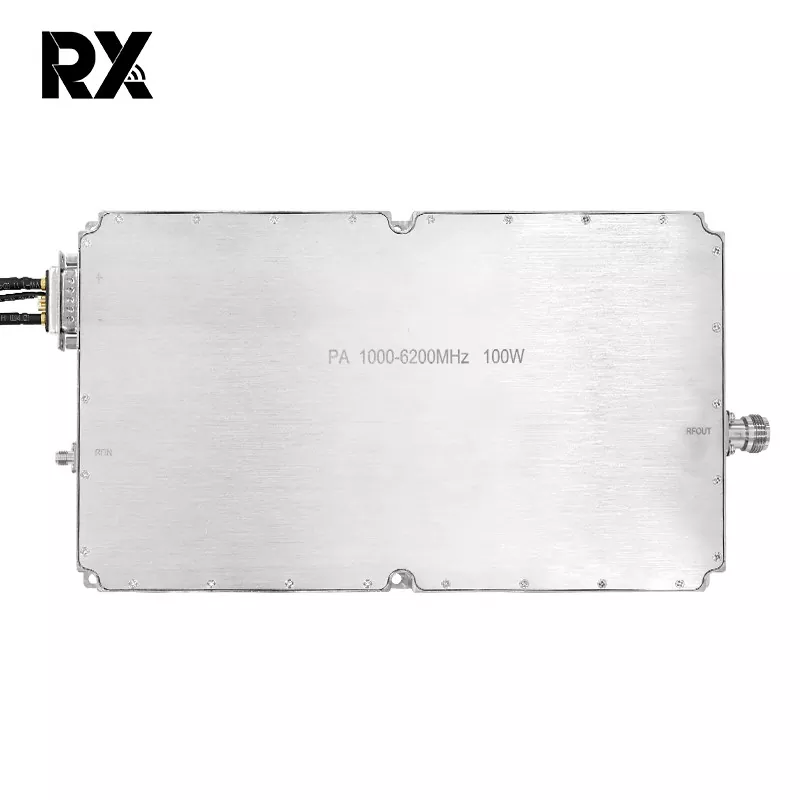

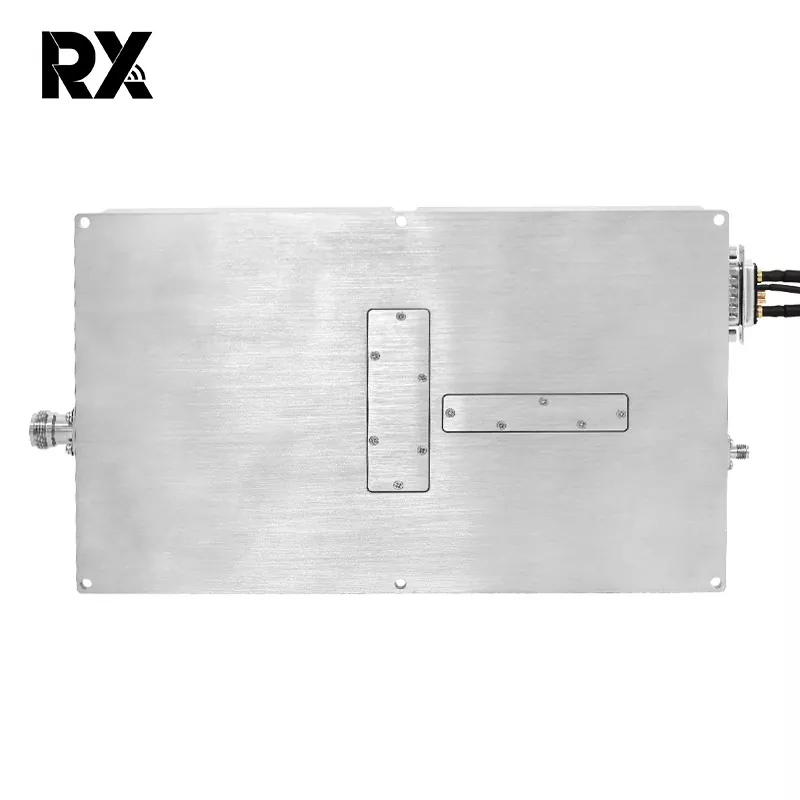

अल्ट्रा-वाइडब्यान्ड 1000-6000MHz उच्च-शक्ति 100W पावर एम्पलीफायर

अल्ट्रा-वाइडब्यान्ड 1000-6000MHz उच्च-शक्ति 100W पावर एम्पलीफायर एक RF मोड्युल हो। एकल मोड्युलले 1-6 GHz लाई कभर गर्न सक्छ, परम्परागत बहु-ब्यान्ड स्विचिङ सर्किटहरूको आवश्यकतालाई हटाउँदै, प्रणालीको आकार र जटिलतालाई महत्त्वपूर्ण रूपमा घटाउँछ। आवृत्ति चपलता, फ्रिक्वेन्सी हपिंग, वा ब्रॉडब्यान्ड हस्तक्षेप समावेश परिदृश्यहरूको लागि उपयुक्त।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

अल्ट्रा-वाइडब्यान्ड 1000-6000MHz उच्च-शक्ति 100W पावर एम्पलीफायर

यो मोड्युलले GaN टेक्नोलोजी प्रयोग गर्दछ, LDMOS भन्दा 30% कम तातो अपव्यय 100W पावरमा, वास्तविक उच्च शक्ति र कम ताप अपव्यय प्राप्त गर्दै, यसरी मोड्युलको आयु विस्तार गर्दछ। यसबाहेक, हामीले सर्किट बोर्डमा तापक्रम सुरक्षा, लोड सुरक्षा, ओभरभोल्टेज सुरक्षा, र ओभरड्राइभ सुरक्षा थपेका छौं, बाह्य सुरक्षा प्रकार्यहरूको आवश्यकतालाई हटाउँदै र परिचालन दक्षतामा ठूलो वृद्धि गर्दछ।

परम्परागत न्यारोब्यान्ड फ्रिक्वेन्सीहरूको विपरीत, अल्ट्रा-वाइडब्यान्ड (1000-6000MHz) ले यसको अल्ट्रा-वाइडब्यान्ड, उच्च-शक्ति, उच्च-विश्वसनीय विशेषताहरू प्राप्त गर्न उच्च प्राविधिक र कम्पोनेन्ट गुणस्तर मापदण्डहरूको माग गर्दछ। अल्ट्रा-वाइडब्यान्ड 1000-6000MHz 100W पावर एम्पलीफायरले आधुनिक बहु-ब्यान्ड संचार, EMC परीक्षण, इलेक्ट्रोनिक युद्ध, र एन्टी-ड्रोन प्रणालीहरूमा उत्कृष्ट प्रदर्शन देखाएको छ।

1000-6200MHz100W पावर एम्पलीफायर (TC=25℃) को विशिष्टता

छैन।	विवरण	प्रतीक	न्यूनतम	टाइप गर्नुहोस्		अधिकतम	एकाइ	टिप्पणी
१.	सञ्चालन आवृत्ति	BW	1000			6200	MHz
२.	इनपुट पावर	पिन		2			dBm
३.	आउटपुट पावर CW	Psat	50.5	51		52.5	dBm	निरन्तर लहर
४।	शक्ति प्राप्ति	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
५।	शक्ति प्राप्त समतलता	△Gp		±१.५			dB	@ Pin=2 dBm
६।	इनपुट रिटर्न हानि	S11		-१५			dB
७।	सञ्चालन भोल्टेज	Vdc	28	28		32	V
८।	हालको खपत	A		17		21.5	A	@ Pout=110~180W
९।	आरएफ कनेक्टर इनपुट		SMA, महिला

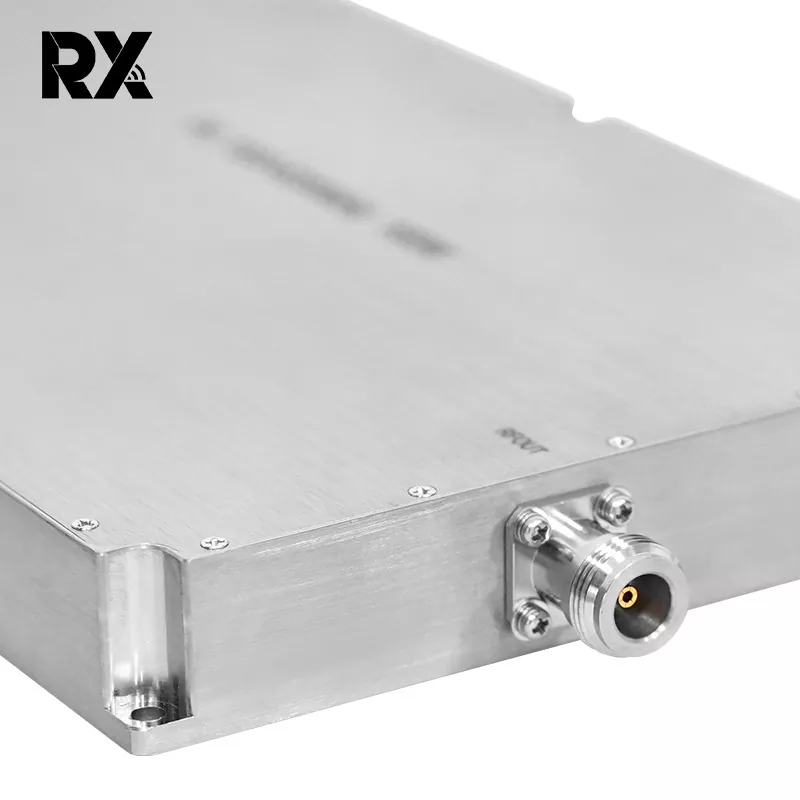

१०।	आरएफ कनेक्टर आउटपुट		एन, महिला
११।	वजन			1.9		2	केजी
१२।	लम्बाइचौडाईउचाइ		25015025			mm
१३।	अधिकतम इनपुट पावर	PinMax	≤१०			dBm

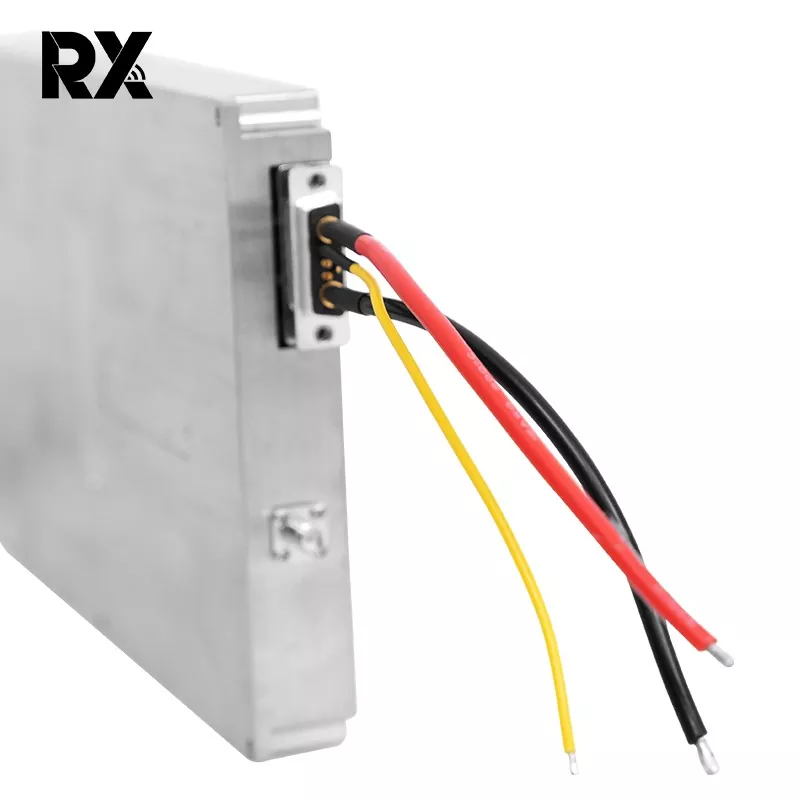

१४।	इन्टरफेस परिभाषा (७W2 महिला)	VDD	A1		28Vdc
		GND	A2		जमिन
		Overcurrent संरक्षण	2		सामान्य सञ्चालन: 0V Overcurrent संरक्षण: + 5V			Overcurrent संरक्षण @ 25A
		अत्यधिक तापमान संरक्षण	2		सामान्य सञ्चालन: 0V अधिक-तापमान संरक्षण: +5V			अत्यधिक तापक्रम
		सक्षम गर्नुहोस्	3		5V~Vdd:ON 0V: बन्द			सुरक्षा @ 100℃
		GND	4		जमिन
		राज्य	5		सामान्य सञ्चालन: 0V राज्य संरक्षण:+5V
