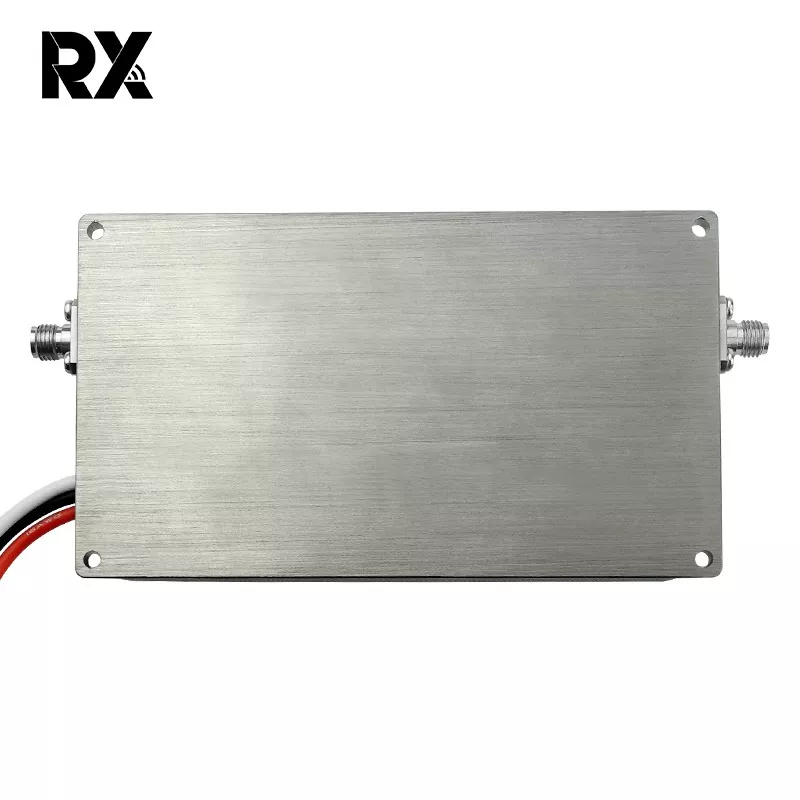

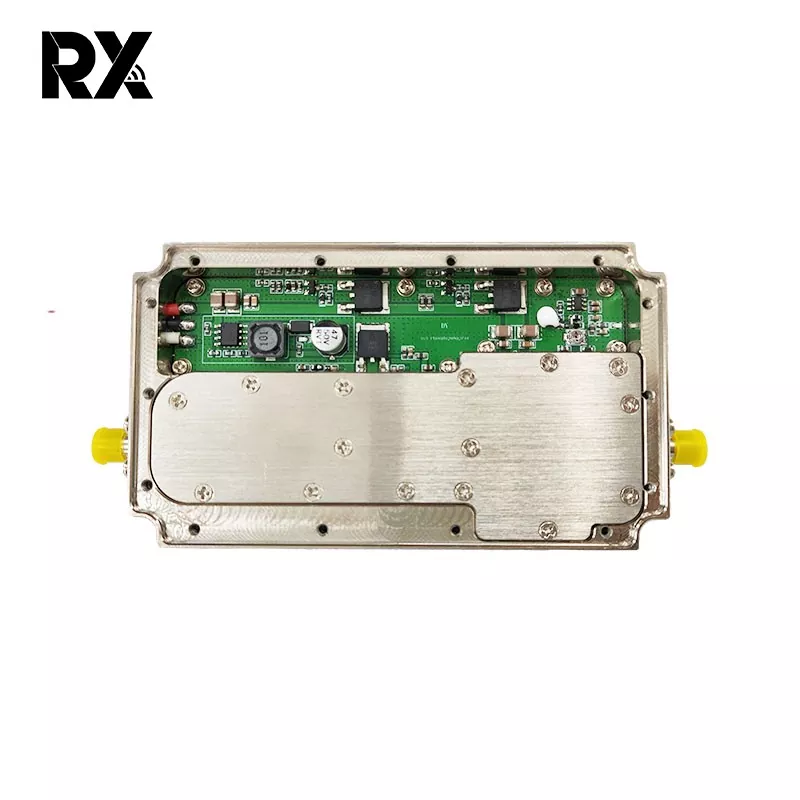

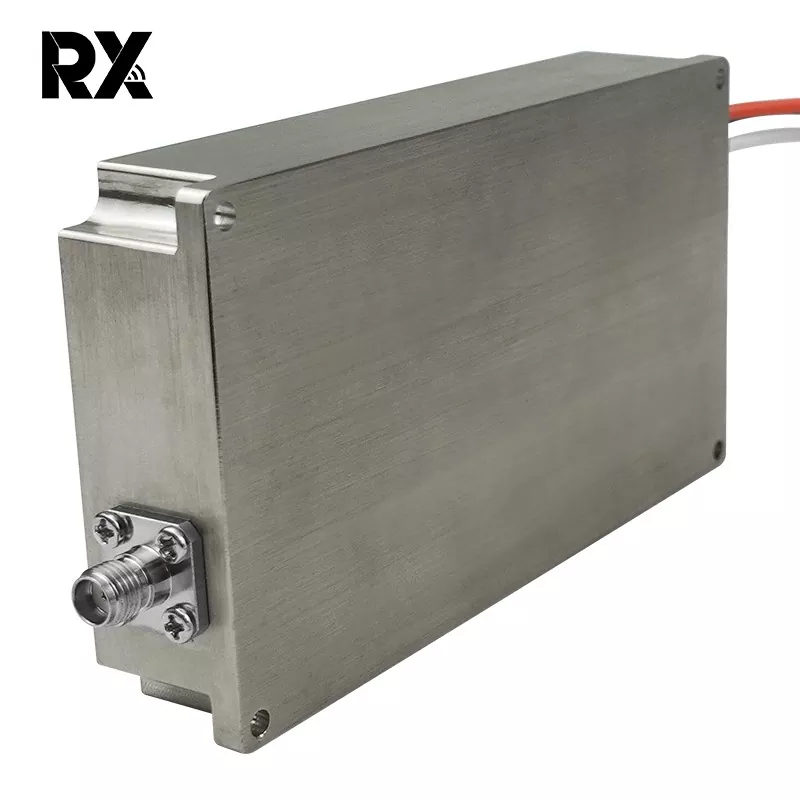

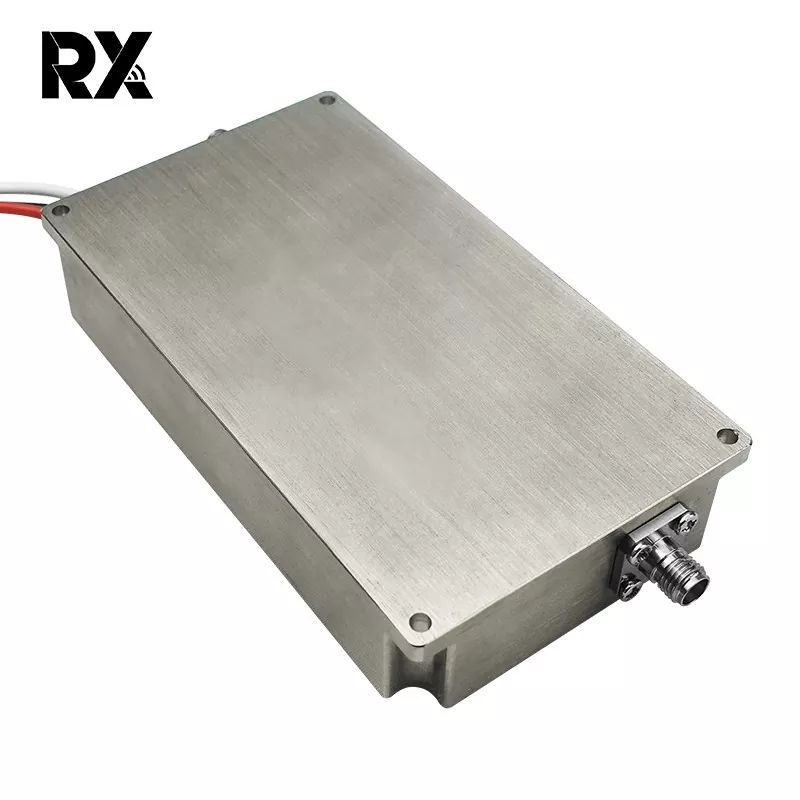

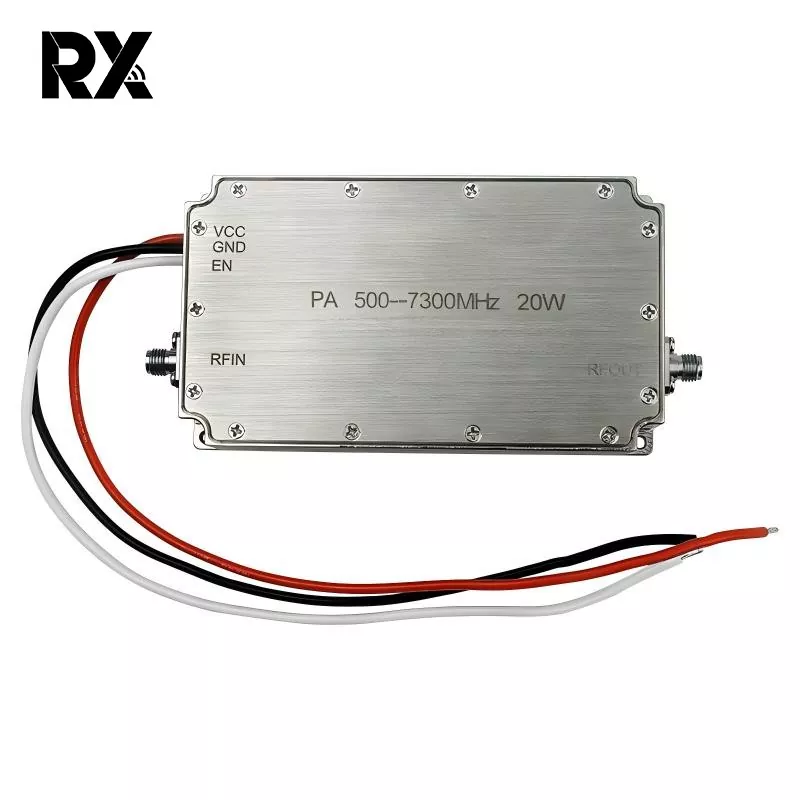

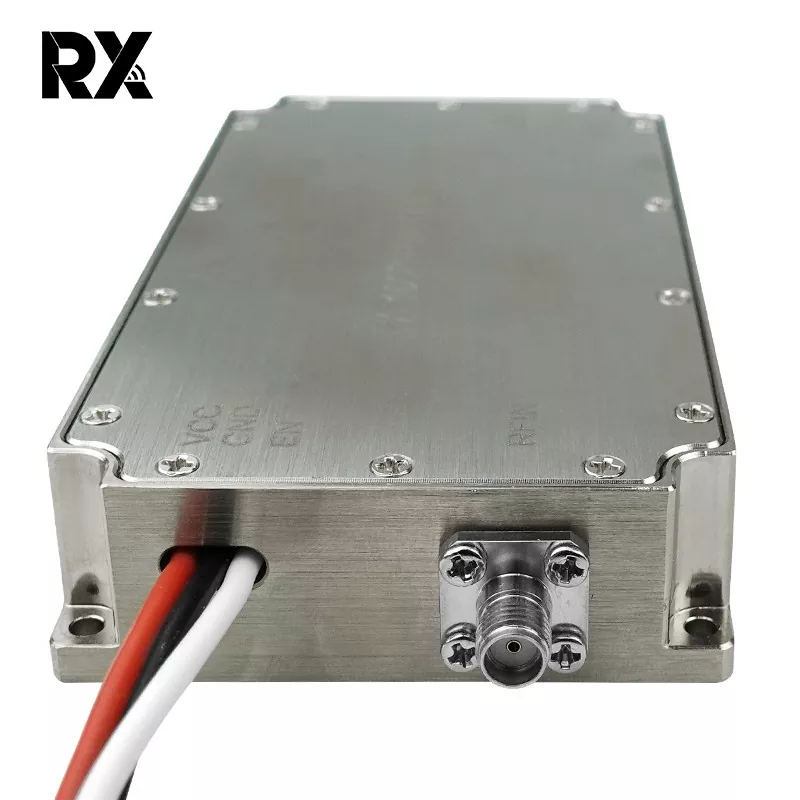

20W 500-7300MHz अल्ट्रावाइडब्यान्ड पावर एम्पलीफायर

छैन।

विवरण

प्रतीक

न्यूनतम

टाइप गर्नुहोस्

अधिकतम

एकाइ

टिप्पणी

१.

सञ्चालन आवृत्ति

BW

500

7300

MHz

२.

इनपुट पावर

पिन

0

dBm

३.

आउटपुट पावर CW

Psat

42.5

43

44

dBm

निरन्तर लहर

४।

शक्ति प्राप्ति

Gp

43

dBm

@ पिन=0 dBm

५।

शक्ति प्राप्त समतलता

△Gp

±१.५

dB

@ पिन=0 dBm

६।

इनपुट रिटर्न हानि

S11

-१५

dB

७।

सञ्चालन भोल्टेज

Vdc

24

30

36

V

८।

हालको खपत

A

2

3

A

@ पाउट=१०~१५W

९।

आरएफ कनेक्टर इनपुट

SMA, महिला

१०।

आरएफ कनेक्टर आउटपुट

SMA, महिला

११।

वजन

0.278

0.3

केजी

१२।

लम्बाइ*चौडाई*उचाइ

105*60*20

mm

१३।

अधिकतम इनपुट पावर

PinMax

≤१०

dBm

१४।

इन्टरफेस परिभाषा

VDD

A1

24Vdc

GND

A2

जमिन

सक्षम गर्नुहोस्

1

5V~Vdd:ON

0V: बन्द

समग्र आयाम

नोट:

1, समग्र आयामहरू सन्दर्भको लागि मात्र हुन्;

2, ग्राहकको आवश्यकता अनुसार आकार उचित रूपमा बढाउन वा घटाउन सकिन्छ;

3, इनपुट इन्टरफेस, आउटपुट इन्टरफेस र पावर सप्लाई इन्टरफेसको स्थितिहरू ग्राहकहरूको वास्तविक आवश्यकता अनुसार परिवर्तन गर्न सकिन्छ；

समग्र आयाम

आवृत्ति

इनपुट

24V

30V

36V

(MHz)

(dBm)

पाउट (dBm)

I(A)

η(%)

पाउट (dBm)

I(A)

η(%)

पाउट (dBm)

I(A)

η(%)

500

0

39.8

1.37

२९.०४%

41.39

1.58

२९.०६%

42.6

1.74

34.86%

600

0

40.9

1.3

३९.४३%

42.65

1.52

40.37%

43.95

1.78

४६.५०%

700

0

40.99

1.33

३९.३५%

42.89

1.55

४१.८४%

44.1

1.85

४६.३१%

800

0

41.3

1.4

४०.१५%

43.23

1.62

४३.२९%

44.7

1.79

५४.९६%

900

0

41.4

1.5

38.34%

43.35

1.71

४२.१६%

44.85

1.91

५३.३१%

1000

0

41.4

1.52

३७.८४%

43.38

1.74

४१.७२%

44.87

1.94

५२.७३%

1100

0

41.8

1.62

३८.९३%

43.67

1.84

४२.१८%

45

2.02

५२.१८%

1200

0

41.88

171

०.३८%

43.6

1.92

३९.७७%

44.75

2.07

४८.०७%

1300

0

41.8

1.75

३६.०४%

43.52

1.98

३७.८६%

44.66

2.136

४५.६३%

1400

0

41.76

1.69

३६.९७%

43.43

1.9

३८.६५%

44.63

2.059

४७.०१%

1500

0

41.65

1.66

36.70%

43.23

1.85

३७.९१%

44.31

1.97

४५.६५%

1600

0

42

1.71

३८.६२%

43.61

1.92

३९.८६%

44.6

2.038

४७.१७%

1700

0

41.88

1.73

३७.१३%

43.45

1.95

३७.८३%

44.4

2.06

४४.५७%

1800

0

41.75

1.73

३६.०४%

43.34

1.98

३६.३३%

44.33

2.1

४३.०२%

1900

0

42

1.74

३७.९५%

43.57

1.95

३८.८९%

44.6

2.1

४५.७८%

2000

0

42.3

1.81

३९.०९%

43.96

2.06

40.27%

44.89

2.26

४५.४७%

2100

0

42.4

1.83

३९.५७%

44

2.11

३९.६८%

44.93

2.33

४४.५२%

2200

0

42.3

1.78

39.75%

43.84

2

40.35%

44.82

2.24

४५.१५%

2300

0

42.4

1.88

३८.५२%

43.96

2.02

४१.०७%

44.88

2.22

४६.१९%

2400

0

42.4

2

36.20%

44

2.16

३८.७६%

44.69

2.39

४१.०७%

2500

0

42.4

2.12

34.15%

43.9

2.38

34.38%

44.56

2.7

35.28%

2600

0

42.2

2.15

३२.१६%

43.6

2.39

३१.९५%

44.1

3

२८.५६%

2700

0

42.3

2.15

३२.९१%

43.94

2.72

३०.३६%

44.7

3.16

३१.१३%

2800

0

42.2

2.04

३३.९०%

43.96

2.55

३२.५३%

44.83

2.96

34.24%

2900

0

41.9

1.99

३२.४३%

43.71

2.39

३२.७७%

44.68

2.7

३६.२७%

3000

0

42.2

1.94

35.64%

43.97

2.25

३६.९६%

45.11

2.46

४३.९५%

3100

0

41.85

1.97

३२.३८%

43.66

2.17

35.68%

44.68

2.29

४२.७६%

3200

0

41.95

2

३२.६४%

43.7

2.3

३३.९७%

44.81

2.24

४५.०४%

3300

0

41.88

2.15

२९.८८%

43.58

2.38

31.94%

44.66

2.2

४४.३१%

3400

0

41.74

2.18

२८.५३%

43.54

2.42

31.12%

44.64

2.3

४२.१८%

3500

0

41.42

2

२८.८९%

43.28

2.43

२९.१९%

44.34

2.44

37.11%

3600

0

41.22

2

२७.५९%

43.17

2.44

२८.३५%

44.31

2.52

35.68%

3700

0

40.92

2

25.75%

42.88

2.34

२७.६५%

44

2.62

३१.९६%

3800

0

40.79

2.17

२३.०३%

42.51

2.43

24.45%

43.63

2.52

३०.५१%

3900

0

41.15

2.15

२५.२६%

42.8

2.43

26.14%

43.84

2.52

३२.०२%

4000

0

41.58

2.09

२८.६८%

43.1

2.41

२८.२४%

44.11

2.59

३३.१६%

4100

0

41.72

2.04

३०.३५%

43.52

2.39

31.37%

44.1

2.59

३३.०८%

4200

0

41.8

1.88

३३.५५%

43.22

2.22

31.52%

44.1

2.57

३३.३४%

4300

0

42.13

1.92

35.44%

43.59

2.21

34.47%

44.4

2.58

35.58%

4400

0

41.87

1.97

३२.५३%

43.38

2.2

३३.००%

44.26

2.45

36.28%

4500

0

41.73

2

३१.०३%

43.31

2.19

३२.६२%

44.2

2.47

35.50%

4600

0

40.96

2

२५.९९%

42.77

2.18

२८.९३%

43.73

2.48

31.73%

4700

0

40.49

2.01

२३.२१%

42.3

2.1

२६.९६%

43.35

2.43

२९.६७%

4800

0

41.18

1.98

२७.६१%

42.9

2.14

३०.३७%

44.1

2.36

३६.३१%

4900

0

40.46

2

२३.१६%

42.23

2.15

२५.९१%

43.4

2.22

३२.८५%

5000

0

40.91

2

२५.६९%

42.6

2.13

२८.४८%

43.83

2.25

35.78%

5100

0

40.64

2.14

22.56%

42.3

2.25

२५.१६%

43.52

2.23

३३.६२%

5200

0

40.78

2.25

22.16%

42.44

2.42

24.16%

43.63

2.35

३२.७२%

5300

0

40.91

2.21

२३.२५%

42.52

2.41

24.71%

43.65

2.52

३०.६५%

5400

0

40.92

2.32

22.20%

42.57

2.54

२३.७२%

43.64

2.52

३०.५८%

5500

0

41.28

2.32

24.12%

42.91

2.53

25.75%

43.87

2.64

३०.७८%

5600

0

41.31

2.32

24.28%

43

2.52

२६.३९%

44.04

2.62

३२.२५%

5700

0

41.51

2.34

२५.२१%

43.28

2.55

२७.८२%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

२७.७३%

44.26

2.67

३३.२९%

5900

0

41.13

2.32

२३.३०%

42.9

2.49

26.10%

43.92

2.58

31.86%

6000

0

41.27

2.33

२३.९६%

43

2.5

26.60%

43.03

2.57

२६.०६%

6100

0

41.11

2.35

२२.८९%

42.78

2.51

25.19%

43.75

2.58

३०.६४%

6200

0

40.64

2.28

२१.१८%

42.23

2.45

22.74%

43.14

2.49

२७.५९%

6300

0

41.15

2.24

24.24%

42.71

2.41

२५.८१%

43.54

2.46

३०.६२%

6400

0

41.06

2.2

24.17%

42.71

2.38

26.14%

43.33

2.46

२९.१७%

6500

0

40.67

2.18

22.30%

42.27

2.34

24.02%

43.11

2.43

२८.०७%

6600

0

40.67

2.2

22.10%

42.29

2.37

२३.८३%

43.17

2.49

२७.७८%

6700

0

40.62

2.18

22.05%

42.33

2.35

24.26%

43.19

2.49

२७.९०%

6800

0

40.95

2.2

२३.५७%

42.47

2.37

24.84%

43.36

2.521

२८.६६%

6900

0

40.66

2.15

22.56%

42.28

2.35

२३.९८%

43.18

2.53

२७.४०%

7000

0

41.28

2.12

२६.३९%

42.91

2.34

२७.८४%

43.75

2.51

३१.४९%

7100

0

40.73

2.04

24.16%

42.34

2.27

२५.१७%

43.42

2.45

२९.९०%

7200

0

41.15

1.98

२७.४२%

42.85

2.52

25.50%

43.92

2.39

३४.३९%

7300

0

41

1.88

२७.९०%

42.74

2.12

२९.५५%

43.68

2.31

३३.६७%
