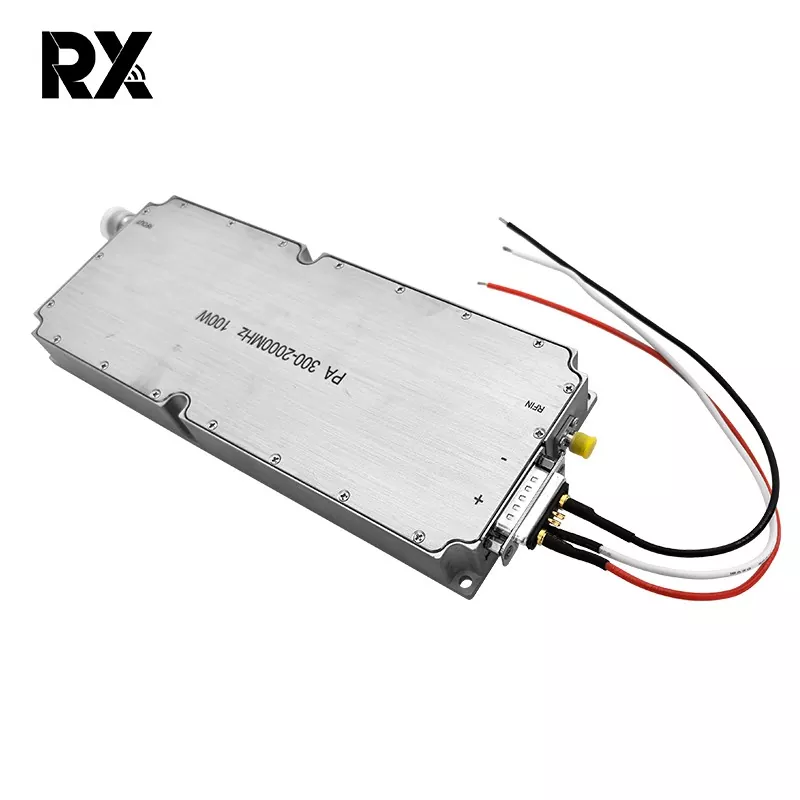

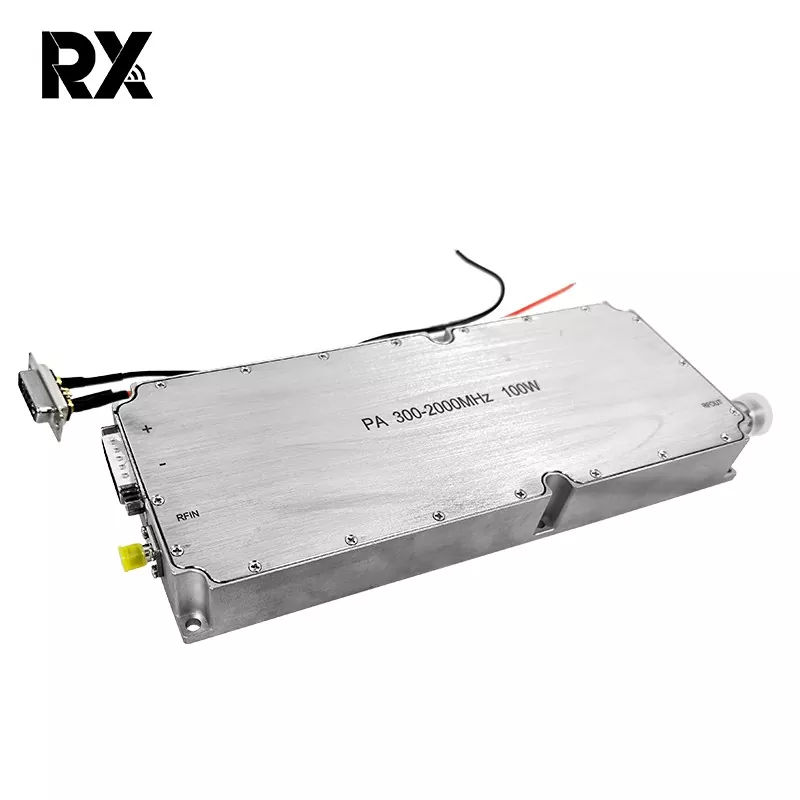

100W RF पावर एम्पलीफायर मोड्युल 300 -2000MHz 32V 8A उच्च लाभ

100W RF पावर एम्पलीफायर मोड्युल एक उच्च-शक्ति एम्पलीफायर मोड्युल हो जुन विशेष गरी व्यावसायिक RF प्रणालीहरूको लागि डिजाइन गरिएको हो। यसले 300-2000MHz को अल्ट्रा-वाइड अपरेटिङ फ्रिक्वेन्सी ब्यान्ड कभर गर्दछ, र यसले 32V DC पावर सप्लाई समर्थन गर्न सक्छ, र 8A को मूल्याङ्कन गरिएको अपरेटिङ करेन्ट छ। 100W RF पावर एम्पलीफायर मोड्युल 300-2000MHz 32V 8A उच्च लाभले प्रभावकारी रूपमा RF सिग्नल प्रसारणमा पावर समस्या समाधान गर्न सक्छ र व्यापक रूपमा ताररहित संचार, RF परीक्षण, औद्योगिक नियन्त्रण, र अन्य क्षेत्रहरूमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

यो मोड्युलमा 100W उच्च शक्ति, 300-2000MHz चौडा फ्रिक्वेन्सी ब्यान्ड र औद्योगिक-ग्रेड विश्वसनीयता छ। 100W RF पावर एम्प्लीफायर मोड्युल 300-2000MHz 32V 8A उच्च लाभले "कमजोर संकेतहरू लामो दूरीमा प्रसारण गर्न सकिँदैन" को कोर दुखाइ बिन्दुलाई मात्र समाधान गर्न सक्दैन, तर धेरै परिदृश्यहरूमा RF प्रणालीहरूको आवश्यकतालाई पनि अनुकूल गर्दछ।

उत्पादन विशिष्टता

छैन।	विवरण	प्रतीक	न्यूनतम	टाइप गर्नुहोस्		अधिकतम	एकाइ	टिप्पणी
१.	सञ्चालन आवृत्ति	BW	300			2000	MHz
२.	इनपुट पावर	पिन		2			dBm
३.	आउटपुट पावर CW	Psat	49	50.5			dBm	निरन्तर लहर
४।	शक्ति प्राप्ति	Gp		48.5			dBm	@ Pin=2 dBm
५.	शक्ति प्राप्त समतलता	△Gp		±१.५			dB	@ Pin=2 dBm
६।	इनपुट रिटर्न हानि	S11		-१५			dB
७।	सञ्चालन भोल्टेज	Vdc	28	32		32	V
८।	हालको खपत	A		8		11	A	@ Pout＞80W

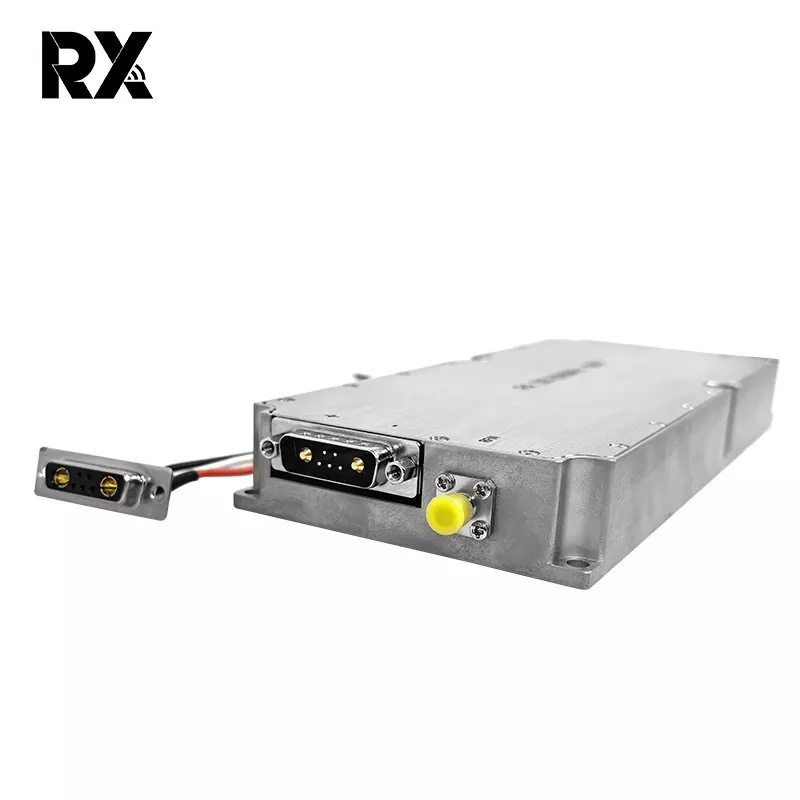

९।	आरएफ कनेक्टर इनपुट		SMA, महिला

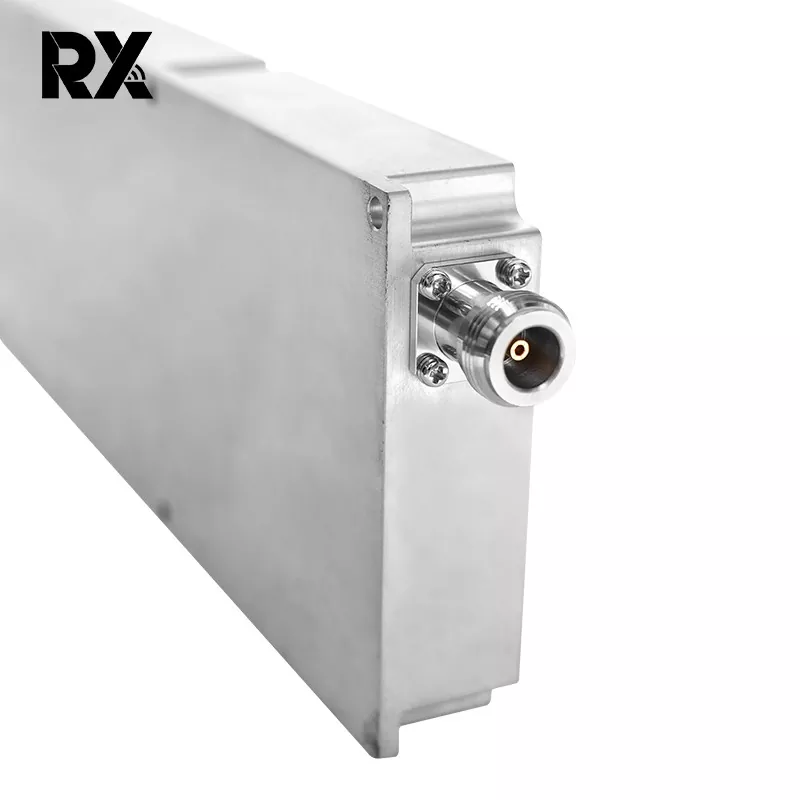

@ Pout＞80W	आरएफ कनेक्टर आउटपुट		N- महिला

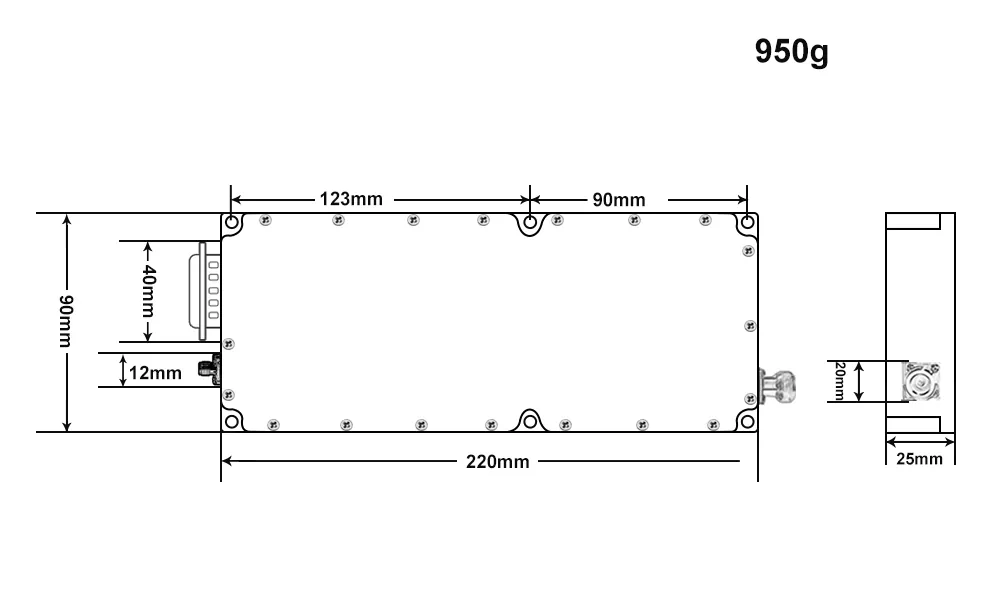

११।	वजन		0.95				केजी
१२।	लम्बाइचौडाईउचाइ		2209025			mm
१३।	अधिकतम इनपुट पावर	PinMax	≤१०			dBm

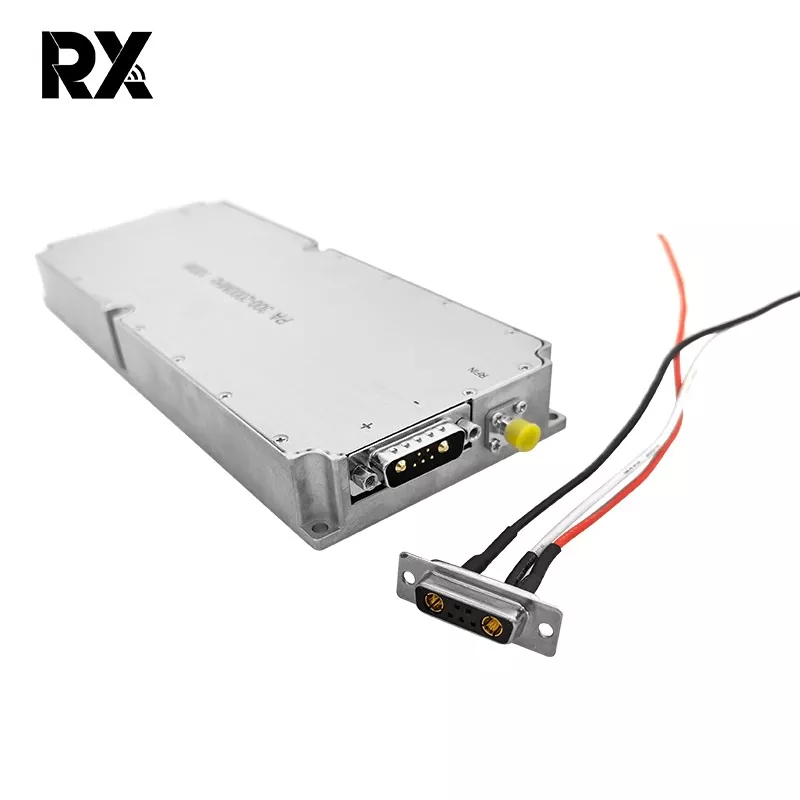

१.	इन्टरफेस परिभाषा (७W2 महिला)	VDD	A1		28Vdc
		GND	A1		जमिन
		Overcurrent संरक्षण	1		सामान्य सञ्चालन: 0V Overcurrent संरक्षण: + 5V			Overcurrent संरक्षण @ 25A
		अत्यधिक तापमान संरक्षण	2		सामान्य सञ्चालन: 0V अधिक-तापमान संरक्षण: +5V			अत्यधिक तापक्रम
		सक्षम गर्नुहोस्	3		5V~Vdd:ON 0V: बन्द			सुरक्षा @ 100℃
		GND	4		जमिन
		राज्य	5		सामान्य सञ्चालन: 0V राज्य संरक्षण:+5V
